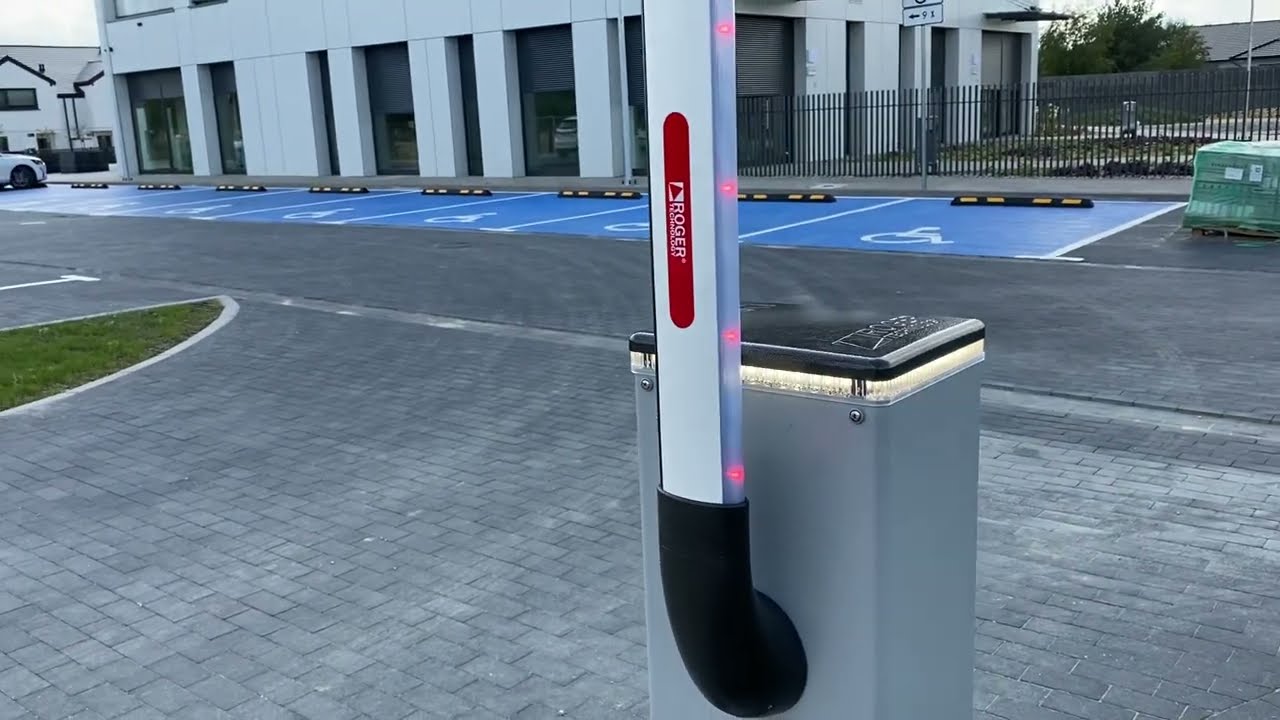

Roger Technology BIONIK 4 BRUSHLESS HIGH SPEED

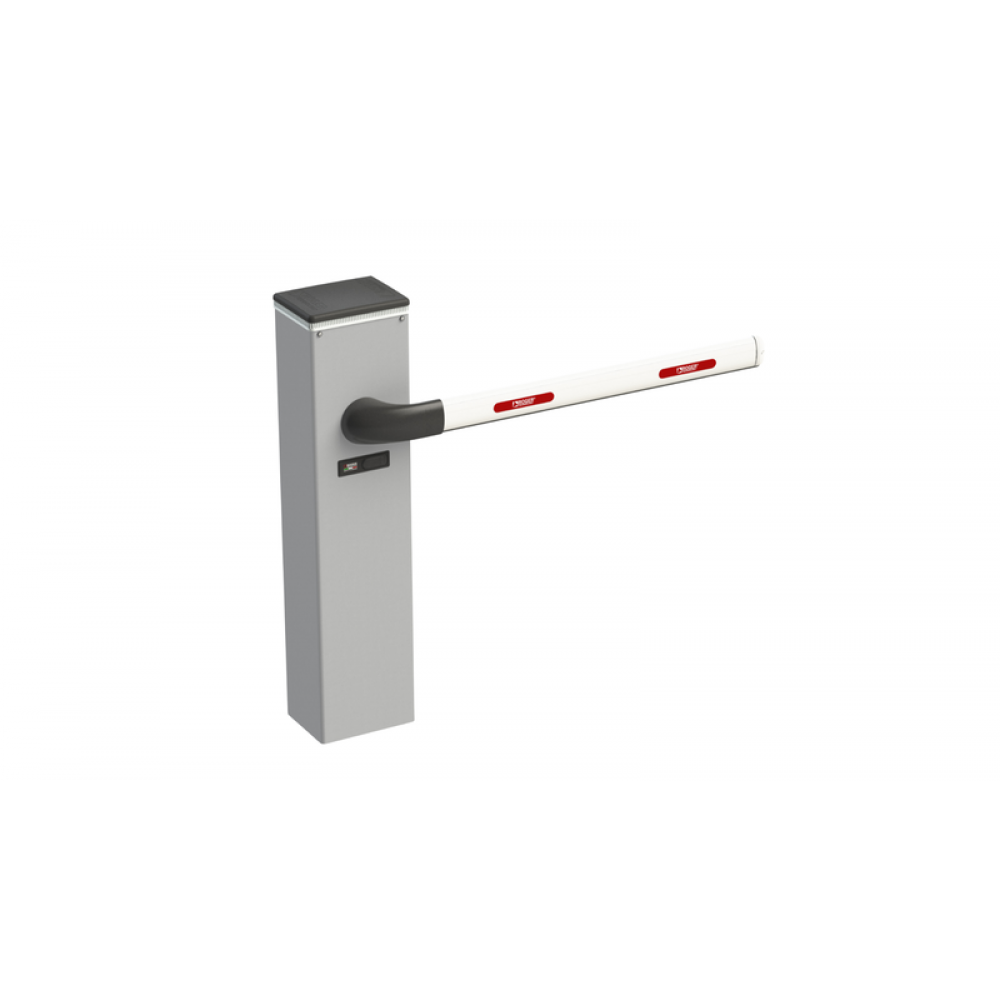

Roger Technology BIONIK 4 BI/004 - премиальный автоматический шлагбаум для интенсивной и непрерывной эксплуатации. Оснащен цифровым Brushless-двигателем 36V DC с абсолютным энкодером 4096 PPR, обеспечивающим плавное, тихое и точное движение стрелы.

Механические узлы изготовлены из высококачественной стали, бронзы и алюминия, а косозубые шестерни на высокоточных подшипниках гарантируют минимальный износ и длительный срок службы.

Шлагбаум комплектуется алюминиевой стрелой BA/68/4 длиной 4 метра с LED-профилем и противоударной резиной. Эллиптическая форма стрелы обеспечивает высокую жесткость и устойчивость к ветровым нагрузкам.

Тумба имеет премиальное окрашивание RAL9006 Grey Arabesque с верхней крышкой Black Arabesque Silver. Система поддерживает синхронизацию BUS Master/Slave и может работать в составе комплексных систем контроля доступа.

Весь цикл производства Roger Technology - от проектирования до сборки и тестирования - осуществляется на заводе в Италии.

Гарантия - 3 года.

Технические характеристики:

• Модель: Roger Technology BIONIK 4 BI/004
• Тип: автоматический шлагбаум Brushless
• Максимальная длина стрелы: до 4 м
• Стрела: BA/68/4
• Материал стрелы: алюминий
• Длина стрелы: 4 м
• LED-профиль стрелы: да
• Противоударная резина: да
• Вес стрелы: 8,6 кг
• Питание: 230V AC 50/60Hz
• Питание двигателя: 36V DC
• Мощность: 220W
• Интенсивность использования: непрерывная работа
• Крутящий момент: 0–200 Nm
• Скорость открытия: 2–6 сек / 3–6 сек
• Энкодер: цифровой SENSORED 4096 PPR
• Встроенная плата управления: CTRL
• Питание аксессуаров: 24V DC
• Синхронизация BUS Master/Slave: да
• Аварийное питание: опционально
• Степень защиты: IP54
• Рабочая температура: от -20°C до +55°C
• LED-подсветка: встроенная
• Цвет тумбы: RAL9006 Grey Arabesque
• Цвет верхней крышки: Black Arabesque Silver
• Цвет стрелы: RAL9010 Matt White
• Количество циклов в сутки: до 5000
• Габариты: 280 × 210 × 1203 мм
• Вес тумбы: 46,2 кг
• Гарантия: 3 года
• Страна производства: Италия

Плата управления CTRL - профессиональная система управления шлагбаумом Roger Technology

Roger Technology BIONIK 4 оснащен интеллектуальной цифровой платой управления CTRL с широким набором профессиональных настроек и функций для максимально гибкого управления системой доступа.

Главное преимущество системы заключается в том, что все параметры уже оптимально настроены на заводе Roger Technology в Италии. Для стандартного запуска шлагбаума необходимо только:

• проверить параметр A1 - модель шлагбаума;
• проверить параметр 71 - направление открытия/закрытия;
• выполнить автоматическое обучение конечных положений.

Обучение занимает до 5 секунд.

Плата управления CTRL поддерживает:

• RS485 MASTER/SLAVE синхронизацию;
• выбор модели шлагбаума и длины стрелы;
• автоматическое закрытие;
• автоматическое закрытие после отключения питания;
• пошаговое управление;
• режим предварительного мигания;
• кондоминиум-режим;
• режим “человек присутствует”;
• тестирование фотоэлементов;
• режим экономии аккумулятора;
• управление RGB-подсветкой стрелы и тумбы;
• управление модулями B73/EXP и B73/LTM;
• регулировку скорости открытия и закрытия;
• регулировку ускорения и замедления;
• регулировку антизажатия;
• настройку чувствительности препятствий;
• систему BreakAway ACS/BA/60;
• управление электрозамком;
• настройку работы фотоэлементов;
• автоматическое закрытие после фотоэлементов;
• настройку LED-освещения;
• настройку положения установки шлагбаума;
• настройку RGB-подсветки;
• настройку чувствительной кромки COS;
• настройку режима ожидания RGB-подсветки;
• конфигурацию радиоканалов PR1 и PR2;
• конфигурацию LED-подсветки;
• режим гарантированного закрытия;
• режим работы парковки;
• работу от аккумулятора;
• ограничения работы при питании от батареи;
• выбор типа аккумулятора;
• режим энергосбережения;
• сброс к заводским настройкам;
• парольную защиту;
• защиту смены пароля;
• отображение версии HW/FW;
• серийный номер;
• статистику работы;
• счетчик циклов;
• моточасы;
• количество дней работы.

Главное преимущество платы управления CTRL - параметр 83 “Parking Mode”

Плата управления Roger Technology CTRL поддерживает профессиональный режим управления парковкой через параметр 83, позволяющий настраивать логику работы шлагбаума в зависимости от типа транспортного потока и организации проезда.

Доступны три режима работы:

• Bidirectional Mode - двусторонний режим с мгновенным закрытием после проезда автомобиля. Шлагбаум автоматически контролирует завершение проезда через фотоэлементы или магнитные петли и сразу выполняет закрытие после освобождения зоны проезда.
• Directional Mode 1 - режим с отдельной логикой работы для въезда и выезда. Используется для парковок с разделением транспортных потоков и управлением через фотоэлементы, индукционные петли или отдельные команды открытия.
• Directional Mode 2 - режим автоматического закрытия с независимой логикой контроля движения транспорта. Позволяет точно настраивать время автоматического закрытия и алгоритм работы системы контроля доступа.

Все режимы поддерживают интеграцию с фотоэлементами, магнитными петлями, системами контроля доступа и автоматическим управлением транспортным потоком.

Подробнее ознакомиться с параметром 83 и полным функционалом платы управления CTRL можно в официальной инструкции Roger Technology.
